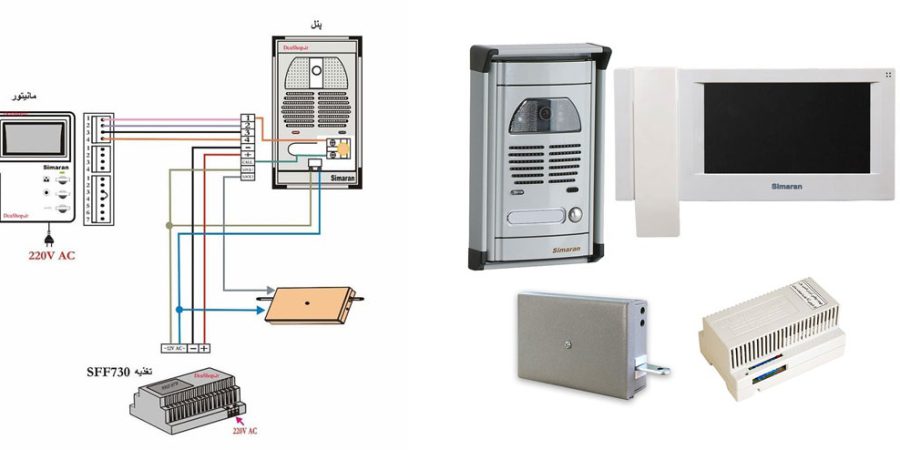

آیفون تصویری شامل چه تجهیزات و لوازمی میباشد؟ (راهنمای جامع و کاربردی)
آیفون تصویری یکی از تجهیزات حیاتی در هر ساختمان مسکونی، اداری یا تجاری است که علاوه بر تأمین امنیت، نقش مهمی در کنترل ورود و خروج افراد دارد. شناخت دقیق اجزا و تجهیزات آیفون تصویری به شما کمک میکند در هنگام نصب، تعمیر یا خرید، انتخابی آگاهانه و اقتصادی داشته باشید.
در این مقاله، به معرفی مهمترین لوازم و قطعات آیفون تصویری میپردازیم و نقش هر بخش را بهصورت تخصصی بررسی میکنیم تا قبل از خرید پک کامل آیفون تصویری تابا، از اجزا و قطعات آیفون های تصویری شناخت کامل داشته باشید.
۱. پنل جلوی درب (Door Panel)
پنل بیرونی یا پنل درب اولین بخش قابلمشاهده آیفون تصویری است که در ورودی ساختمان نصب میشود.
این پنل وظیفه ارتباط تصویری و صوتی با واحدها را بر عهده دارد.
اجزای اصلی پنل بیرونی:
🎥 دوربین: از نوع رنگی یا سیاهوسفید، معمولاً با زاویه دید ۶۰ تا ۱۲۰ درجه.
🎤 میکروفون و بلندگو: برای انتقال صدا بین داخل و بیرون.
🔘 دکمههای زنگ هر واحد (در ساختمانهای چند واحدی).
💡 سیستم نور مادون قرمز (IR) برای دید در شب.
🛡️ قاب آلومینیومی یا استیل ضدزنگ برای مقاومت در برابر شرایط جوی.
در برندهایی مثل سیماران، تابا، کوماکس و الکتروپیک، کیفیت دوربین و مقاومت بدنه پنل تأثیر مستقیمی بر طول عمر دستگاه دارد.
۲. مانیتور داخل واحد (Indoor Monitor)
مانیتور یا صفحه نمایش داخل واحد، مرکز کنترل سیستم آیفون تصویری است.
این دستگاه ارتباط بین کاربر و پنل بیرونی را برقرار کرده و فرمان باز کردن درب را صادر میکند.
ویژگیها و اجزای مانیتور:
📺 صفحه نمایش LCD یا LED با اندازه ۴ تا ۱۰ اینچ.
🎙️ میکروفون و اسپیکر داخلی برای مکالمه دوطرفه.
🔔 دکمه دربازکن برای کنترل قفل برقی.
📸 حافظه داخلی یا SD کارت برای ضبط تصویر مراجعهکنندگان (در مدلهای حافظهدار).
🕹️ منوی تنظیمات برای روشنایی، کنتراست، صدا و زبان.
🔌 پورت تغذیه و خروجی تصویر برای اتصال به دوربین دوم یا پنل دیگر.
برخی مانیتورها قابلیت اتصال به دوربین مداربسته، تلفن و اینترنت (Wi-Fi) را نیز دارند و در مدلهای جدید، حتی میتوان از طریق اپلیکیشن موبایل تصویر زائر را مشاهده کرد.
۳. منبع تغذیه (Power Supply)
منبع تغذیه یا آداپتور آیفون تصویری وظیفه تأمین برق موردنیاز برای پنل، مانیتور و قفل برقی را دارد.
این بخش معمولاً در تابلو برق ساختمان یا داخل واحد نصب میشود.
مشخصات فنی رایج:
ولتاژ خروجی: ۱۲ ولت DC یا 15V AC
توان خروجی متناسب با تعداد واحدها و طول کابل.
دارای فیوز حفاظتی برای جلوگیری از نوسانات برق.
بدون منبع تغذیه مناسب، حتی بهترین آیفون تصویری نیز دچار نویز، قطع تصویر یا از کار افتادن سیستم میشود.
۴. قفل برقی درب (Electric Door Lock)
قفل برقی وسیلهای است که با فشردن دکمه دربازکن روی مانیتور، درب را بهصورت الکتریکی باز میکند.
این قطعه معمولاً روی درب حیاط یا درب فلزی نصب میشود و به پنل و منبع تغذیه متصل است.
انواع قفل برقی:
🔒 قفل زبانهدار معمولی
🧲 قفل مگنتی (آهنربایی)
🏢 قفلهای ضدسرقت مخصوص دربهای ضدسرقت
در آیفونهای دیجیتال جدید، قفل برقی میتواند از طریق کارت RFID، رمز یا اپلیکیشن نیز کنترل شود.
۵. کابلها و سیمکشی (Cables & Wiring)
سیمکشی در عملکرد درست آیفون تصویری حیاتی است. انتخاب جنس، قطر و طول مناسب سیم باعث کیفیت بهتر تصویر و صدا میشود.
انواع کابل مورد استفاده:
🔹 کابل ۴ رشته برای آیفونهای ساده (صدا، تصویر، برق، دربازکن)
🔹 کابل ۶ یا ۸ رشته برای مدلهای دیجیتال یا چند واحدی
🔹 کابل کواکسیال RG6 برای انتقال تصویر در مسیرهای طولانی
💡 نکته: استفاده از کابل با کیفیت پایین یا طول بیش از حد، موجب کاهش شفافیت تصویر و نویز صدا میشود.
۶. سوئیچر یا ماژول ارتباطی (Switcher / Distributor)
در ساختمانهای چندواحدی، برای تقسیم سیگنال بین واحدها از قطعهای به نام سوئیچر استفاده میشود.
سوئیچر وظیفه دارد اتصال تصویر، صدا و فرمان دربازکن را بین پنل اصلی و مانیتورهای هر واحد مدیریت کند.
در برندهایی مانند تابا یا سیماران، این قطعه گاهی در پنل اصلی ادغام شده است، اما در سیستمهای بزرگتر، بهصورت جداگانه نصب میشود.
۷. ماژولها و تجهیزات جانبی
در مدلهای پیشرفتهتر، تجهیزات جانبی متنوعی به آیفون تصویری اضافه میشوند تا امکانات آن افزایش یابد:
| نوع قطعه | کاربرد |
|---|---|
| ماژول کارتخوان (RFID) | باز کردن درب با کارت یا تگ مخصوص |
| دوربین دوم یا جانبی | پوشش زاویههای کور در ورودی ساختمان |
| تبدیل دو پنله | برای استفاده از دو پنل (مثلاً دو درب ورودی) |
| آیفون مرکزی (Guard Unit) | مخصوص مجتمعهای بزرگ برای ارتباط با نگهبانی |
| ماژول وایفای یا IP | کنترل و مشاهده تصویر از طریق گوشی موبایل |
۸. جعبه تقسیم و اتصالات (Connection Box & Accessories)
برای جلوگیری از نویز، اتصال صحیح سیمها و نظم در نصب، از جعبه تقسیم فلزی یا پلاستیکی استفاده میشود.
این جعبهها معمولاً در نزدیکی ورودی یا پشت مانیتور نصب میشوند و شامل موارد زیر هستند:
ترمینالهای اتصال سیمها
فیوز محافظ
نگهدارنده کابلها
۹. پایه نصب و متعلقات مکانیکی
در هنگام نصب آیفون تصویری، از قطعات مکانیکی مانند پایه فلزی یا پلاستیکی، قاب نصب، پیچ و رولپلاک، کاور بارانگیر و گاهی پایه دیواری مانیتور استفاده میشود.
کیفیت نصب در دوام دستگاه بسیار مؤثر است.
۱۰. نرمافزار و کنترل هوشمند
در مدلهای هوشمند، آیفون تصویری به سیستم خانه هوشمند (Smart Home) متصل میشود.
از طریق اپلیکیشنهای اختصاصی، میتوان:
تصویر مراجعهکننده را در گوشی دید
درب را از راه دور باز کرد
اعلان ورود دریافت کرد
ضبط تصویر خودکار داشت
این قابلیتها معمولاً در برندهای مدرن نظیر سیماران هوشمند، کوماکس IP، تابا سری Wi-Fi وجود دارند.
جمعبندی
آیفون تصویری از مجموعهای از قطعات الکترونیکی، مکانیکی و ارتباطی تشکیل شده است که هرکدام نقش مهمی در عملکرد کلی سیستم دارند.
انتخاب صحیح تجهیزات متناسب با نوع ساختمان، متراژ سیمکشی و تعداد واحدها باعث افزایش عمر و کارایی سیستم میشود.
اگر در حال ساخت یا بازسازی ساختمان هستید و به دنبال خرید یا نصب انواع آیفون تصویری و لوازم جانبی هستید، میتوانید به بخش آگهیهای تجهیزات الکتریکی و آیفون تصویری در سایت بسپار مراجعه کنید.
در این بخش، تولیدکنندگان و نمایندگان رسمی برندهای معتبر ایرانی و خارجی حضور دارند و امکان خرید بهصورت عمده و همکاری B2B وجود دارد.
